Trituradora automática de martillos para materiales primas de ladrillo de arcilla Ahorro de energía Certificado ISO

Introducción del Equipo:

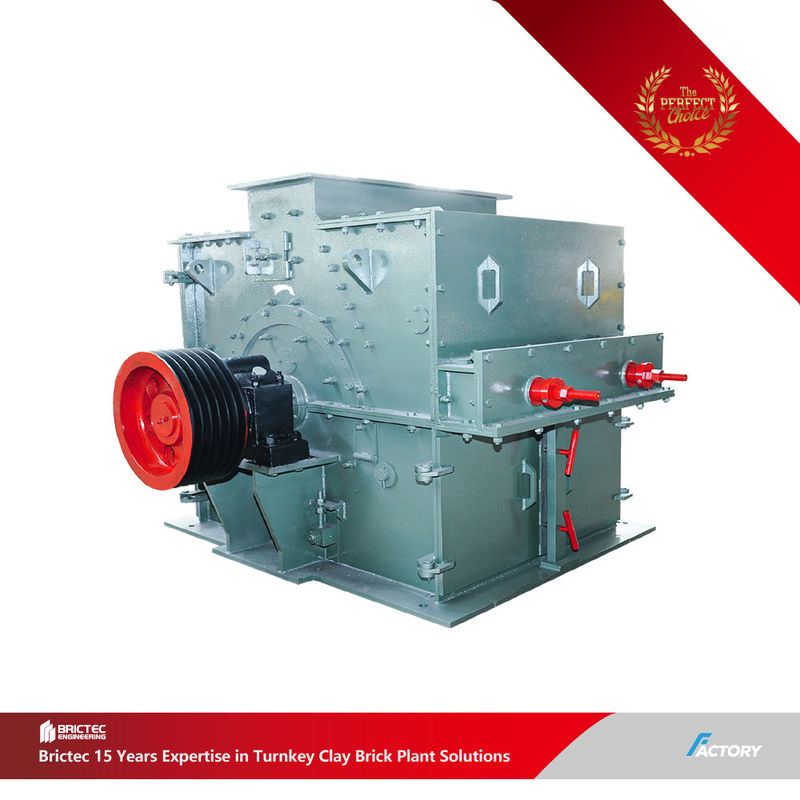

Una trituradora de martillos es un equipo de trituración de materiales que rompe los materiales mediante impacto, disponible en dos tipos: de rotor único y de rotor doble. Tritura directamente materiales con un tamaño máximo de partícula de 600-1800 mm a 25 mm o menos en un solo proceso de trituración.

Aplicaciones:

Adecuado para triturar materiales de dureza media en los sectores del cemento, la química, la energía, la metalurgia y otros sectores industriales, como piedra caliza, escoria, coque, carbón, etc., para operaciones de trituración media y fina.

Tipos:

1. Trituradora de rotor único: Se divide además en tipos reversibles e irreversibles.

2. Trituradora de rotor doble: Cuenta con dos rotores para una mayor eficiencia de trituración.

3. Modelos ampliamente utilizados:Las trituradoras de martillos de rotor único y las trituradoras de martillos anulares se aplican con mayor frecuencia debido a su fiabilidad y adaptabilidad en diversos escenarios de trituración.

Parámetros técnicos principales:

Principio de funcionamiento:

La trituradora de martillos se basa principalmente en la energía de impacto para triturar los materiales. Durante el funcionamiento:

1. El motor impulsa el rotor para que gire a alta velocidad, mientras que los materiales entran en la cámara de trituración de manera uniforme.

2. Los cabezales de martillo giratorios a alta velocidad impactan, cortan y desgarran los materiales para descomponerlos.

3. La propia gravedad de los materiales los fuerza desde los cabezales de martillo giratorios hacia el deflector y las barras de la pantalla dentro del marco.

4. Debajo del rotor, se instala una placa de pantalla. Las partículas más pequeñas que los orificios de la pantalla caen para su descarga, mientras que los materiales de gran tamaño permanecen en la placa de la pantalla, golpeados y molidos continuamente por los martillos hasta que alcanzan el tamaño requerido antes de pasar a través de la placa de la pantalla.

Componentes clave de la trituradora de martillos

1. Marco (Carcasa de la trituradora)
Compuesto por el cuerpo inferior, la cubierta superior trasera, la pared lateral izquierda y la pared lateral derecha, conectados por pernos. Cuenta con una entrada de alimentación montada en la parte superior y totalmente revestida con placas de desgaste de acero de alto manganeso. El cuerpo inferior está soldado con acero estructural al carbono, con soportes de cojinete soldados de acero de alto manganeso para el rotor. El marco soporta el peso de todo el equipo y la integridad estructural.

2. Sistema de transmisión
El motor impulsa el eje principal directamente a través de un acoplamiento elástico. El eje está soportado por rodamientos de rodillos autoalineables esféricos alojados en bloques de cojinete a ambos lados del marco.

3. Cabezales de martillo
Los principales componentes de trituración, su calidad, forma y material determinan la productividad de la trituradora. La energía cinética del martillo es proporcional al peso: los martillos más pesados ofrecen una mayor eficiencia. Típicamente fundidos a partir de un compuesto de acero al manganeso y cromo de alta calidad y multi-elemento, lo que extiende la vida útil varias veces en comparación con los martillos estándar.

Componentes clave de la trituradora de martillos

4. Conjunto del rotor
La unidad de trabajo central, que consta de un eje principal, discos de martillo, pasadores y martillos. Los martillos están dispuestos en tres filas, suspendidos entre discos mediante pasadores. Los discos finales y las contratuercas evitan el movimiento axial de los martillos y los discos.

5. Revestimientos de impacto
Sometidos al impacto y la abrasión del material durante el funcionamiento, estos revestimientos están fundidos con acero de alto manganeso, templados y reforzados para garantizar una resistencia superior al desgaste y al impacto.

6. Placa de pantalla
Compuesta por un marco de pantalla en forma de arco y placas de cribado, posicionadas debajo del rotor para separar los materiales triturados por tamaño.
