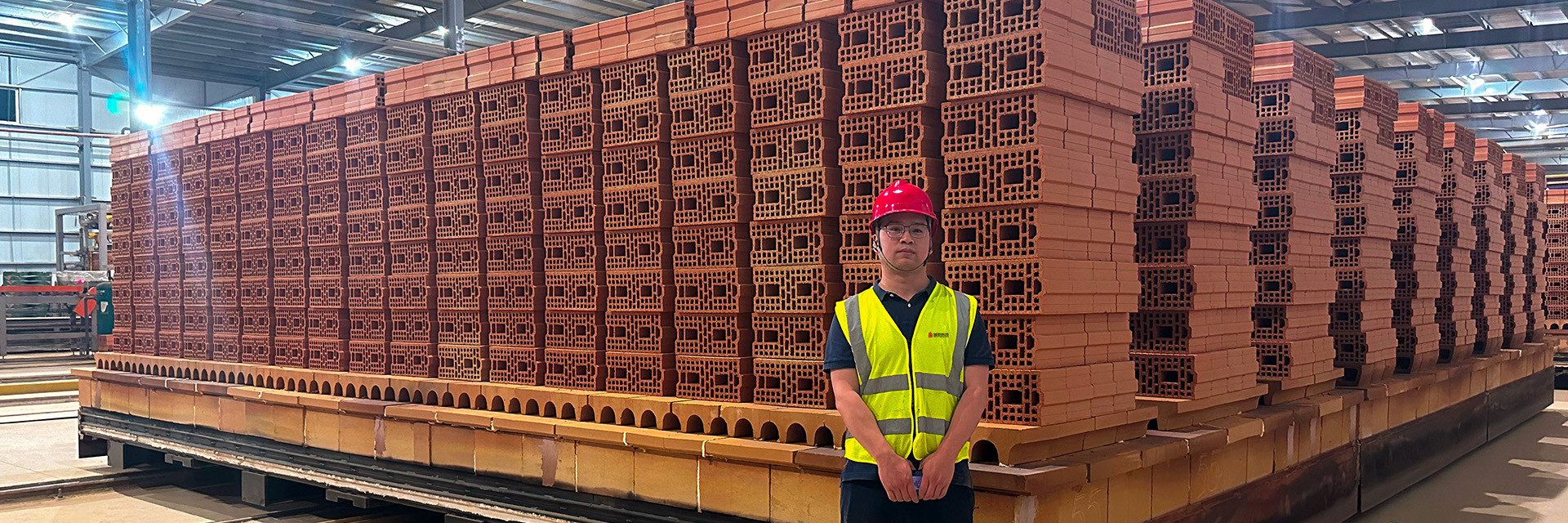

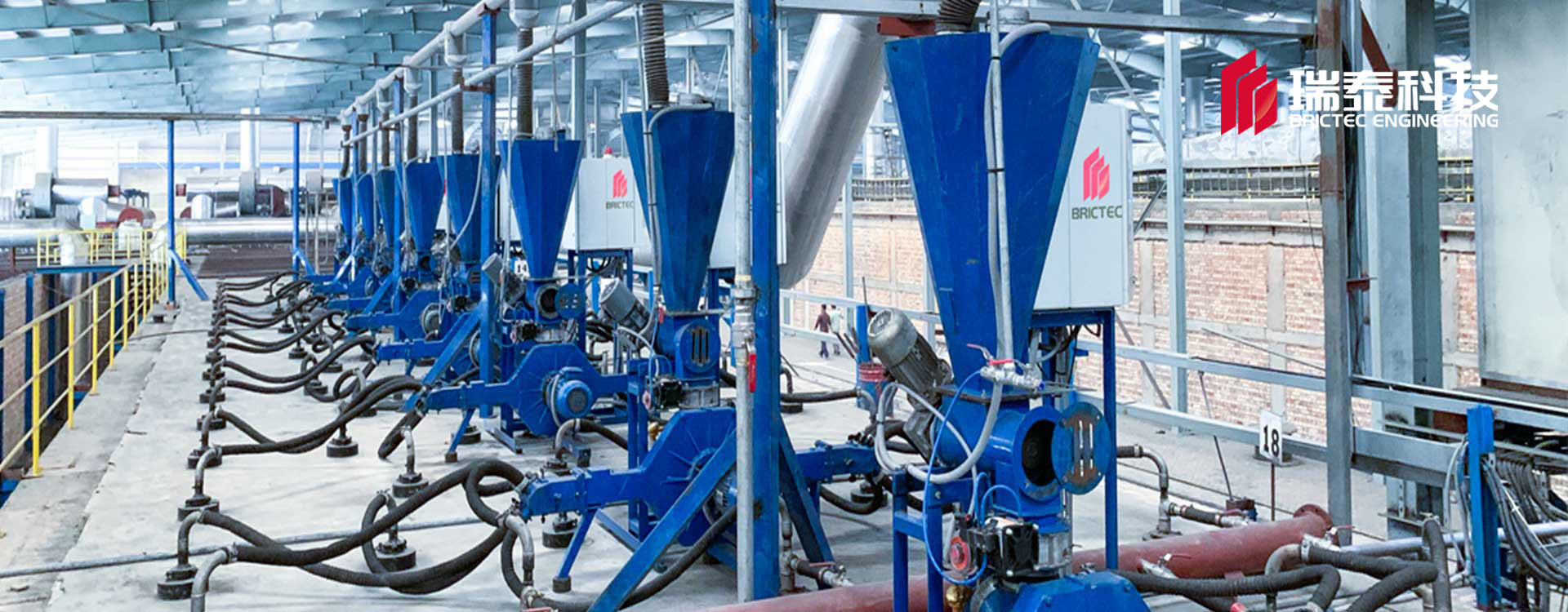

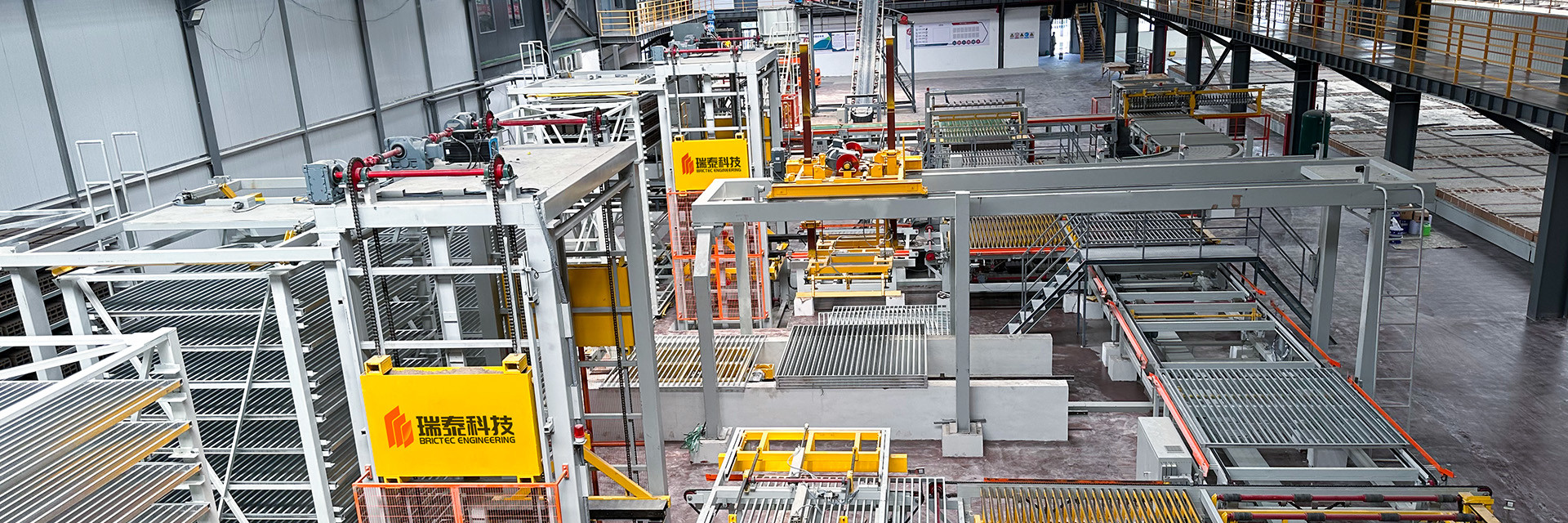

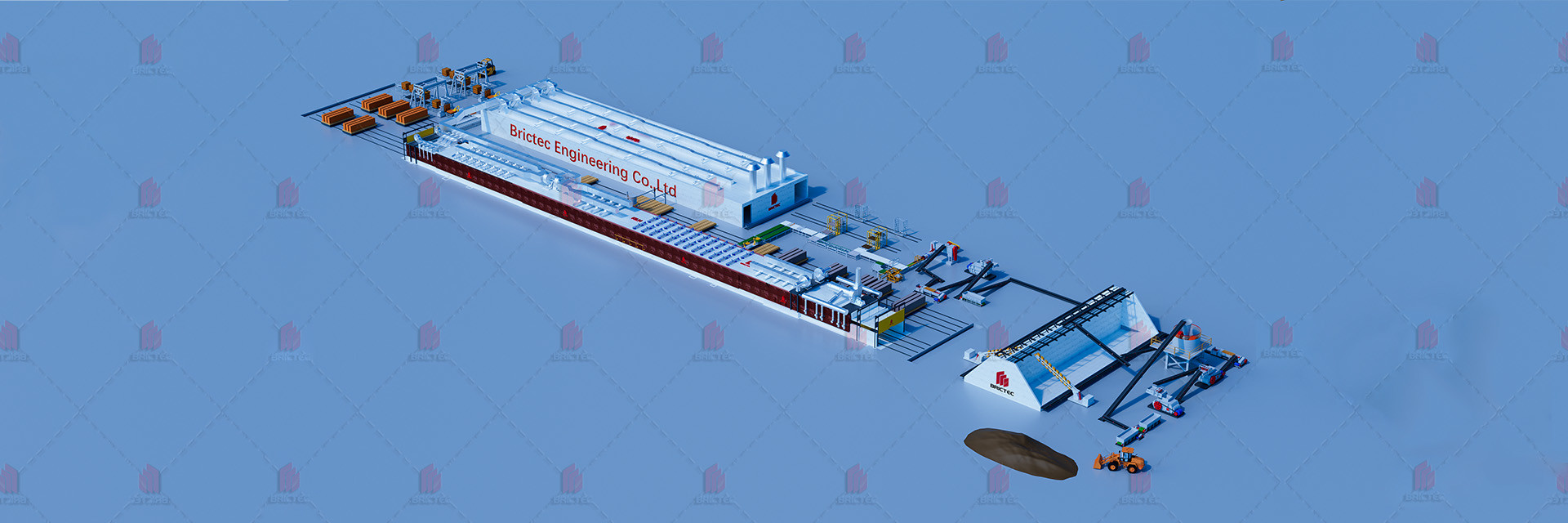

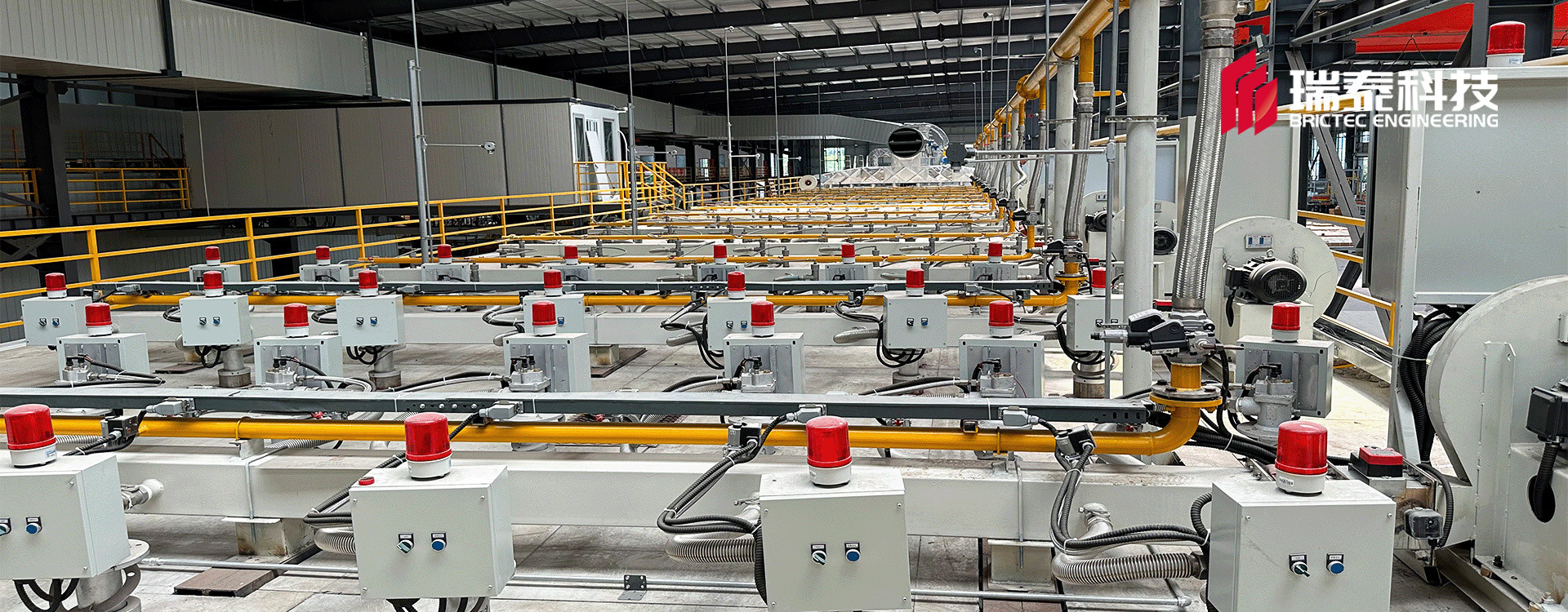

calidad máquina de fabricación de ladrillo de la arcilla & horno de túnel de ladrillo fabricante

.gtr-container-brictec-drying-car-xyz789 { font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif; color: #333; line-height: 1.6; padding: 15px; max-width: 100%; box-sizing: border-box; } .gtr-container-brictec-drying-car-xyz789 p { margin-bottom: 15px; text-align: left !important; font-size: 14px; } .gtr-container-brictec-drying-car-xyz789 strong { font-weight: bold; } .gtr-container-brictec-drying-car-xyz789 .gtr-main-title { font-size: 18px; font-weight: bold; color: #C90806; margin-bottom: 20px; text-align: left; } .gtr-container-brictec-drying-car-xyz789 .gtr-section-title { font-size: 18px; font-weight: bold; color: #C90806; margin-top: 30px; margin-bottom: 15px; text-align: left; } .gtr-container-brictec-drying-car-xyz789 .gtr-subsection-title { font-size: 14px; font-weight: bold; margin-top: 20px; margin-bottom: 10px; text-align: left; } .gtr-container-brictec-drying-car-xyz789 ul, .gtr-container-brictec-drying-car-xyz789 ol { margin: 0 0 15px 0; padding: 0; list-style: none !important; } .gtr-container-brictec-drying-car-xyz789 ul li, .gtr-container-brictec-drying-car-xyz789 ol li { position: relative; padding-left: 20px; margin-bottom: 8px; font-size: 14px; text-align: left; list-style: none !important; } .gtr-container-brictec-drying-car-xyz789 ul li::before { content: "•" !important; position: absolute !important; left: 0 !important; color: #C90806; font-size: 16px; line-height: 1; } .gtr-container-brictec-drying-car-xyz789 ol li { counter-increment: none; list-style: none !important; } .gtr-container-brictec-drying-car-xyz789 ol li::before { content: counter(list-item) "." !important; position: absolute !important; left: 0 !important; color: #C90806; font-weight: bold; width: 18px; text-align: right; } .gtr-container-brictec-drying-car-xyz789 img { max-width: 100%; height: auto; margin-top: 20px; margin-bottom: 20px; } @media (min-width: 768px) { .gtr-container-brictec-drying-car-xyz789 { padding: 25px; max-width: 960px; margin: 0 auto; } } Estándares Técnicos de Fabricación de Carros de Secado Brictec: Diseño de Sistemas de Carros de Secado de Alta Fiabilidad para Líneas de Producción de Ladrillos Sinterizados Modernas Punto de Vista de Brictec: "El secado uniforme es superior al secado rápido" para los carros de secado. "Los estándares de anticorrosión galvanizada son un indicador clave de calidad" para los carros de secado. "La estabilidad del sistema de automatización" para los carros de secado es uno de los factores críticos que determinan la eficiencia y la calidad de las plantas de ladrillos automatizadas de alta gama. En las líneas de producción modernas de ladrillos de arcilla sinterizada, el carro de secado (también denominado carro de secadero) sirve como un equipo importante de transporte y soporte que une los procesos de conformado y cocción. Su diseño estructural y la calidad de fabricación afectan directamente la uniformidad del secado de los ladrillos crudos, la eficiencia de producción y la vida útil del equipo. Los tipos comunes de carros de secado utilizados actualmente en la industria incluyen principalmente: Carro de secado de estructura de acero Carro de secado de hierro fundido A medida que las plantas de ladrillos avanzan hacia la alta automatización, la larga vida útil y el bajo mantenimiento, el proceso de fabricación de los carros de secado se ha desarrollado gradualmente hasta convertirse en un estándar de control de calidad sistemático. Brictec, basándose en la experiencia internacional avanzada, propone los siguientes requisitos técnicos para el diseño y la fabricación de carros de secado. I. Principios de Diseño Estructural de los Carros de Secado 1.1 Diseño de Resistencia y Estabilidad Estructural Los carros de secado están sujetos a lo siguiente durante la operación: Carga de ladrillos crudos multicapa Efectos de estrés térmico (ciclos de temperatura) Fatiga operacional a largo plazo Por lo tanto, el diseño estructural debe cumplir los siguientes requisitos: Utilizar perfiles de acero de alta resistencia o marcos estructurales compuestos Realizar análisis de elementos finitos (FEA) para la verificación de resistencia en áreas clave de carga Prevenir la deformación o el pandeo estructural durante el uso prolongado 1.2 Selección de Forma Estructural (Comparación de Diferentes Materiales) Carro de Secado de Estructura de Acero (Tradicional) Características: Alta resistencia, proceso de fabricación maduro Aplicación:Apilamiento multicapa, líneas de producción de ladrillos huecos Carro de Secado de Hierro Fundido Características: Excelente resistencia a la corrosión Fuerte resistencia a la deformación térmica Buena estabilidad térmica Ventajas: Mejor adaptado a sistemas de secado con gases de combustión a alta temperatura Larga vida útil Aplicación: Utilización del calor residual del horno para el secado Plantas de ladrillos automatizadas de alta gama II. Requisitos de Diseño de Rendimiento Térmico para Carros de Secado 2.1 Control del Rendimiento de Transferencia de Calor El diseño del carro de secado debe equilibrar: Calentamiento uniforme de las capas superior e inferior de ladrillos Estabilidad de la tasa de secado Puntos de control clave: Coincidencia de la conductividad térmica del material de la plataforma del carro Evitar puntos calientes o fríos localizados Garantizar un flujo de aire caliente uniforme a través de las capas de ladrillos 2.2 Diseño de Compatibilidad de Apilamiento Multicapa Al producir ladrillos huecos o ladrillos crudos de baja resistencia: se deben instalar placas divisorias intermedias, que generalmente dividen en 2-3 capas. Requisitos de diseño: Suficiente resistencia de las placas divisorias Garantizar huecos de ventilación Evitar deformación por presión localizada III. Procesos de Protección contra la Corrosión y Tratamiento de Superficie para Carros de Secado 3.1 Estándar de Anticorrosión Galvanizada (Indicador Clave de Calidad) Para equipos de plantas de ladrillos, los carros de secado suelen emplear: Galvanizado en caliente Estándares técnicos recomendados: Espesor del recubrimiento galvanizado: ≥ 80–120 µm Para entornos altamente corrosivos (alta humedad + alta temperatura): Recomendado ≥ 120 µm Requisitos del proceso: Chorro de arena en superficie (estándar Sa2.5), recubrimiento uniforme sin puntos omitidos, sin ampollas, descamación o grietas 3.2 Diseño de Protección a Alta Temperatura Para sistemas de secado a alta temperatura: los componentes clave requieren recubrimientos resistentes al calor para prevenir la oxidación y la fatiga térmica. Procesos opcionales: Recubrimiento resistente al calor de silicona, pintura anticorrosión a alta temperatura. IV. Estándares de Coincidencia del Sistema Operativo y de Rieles 4.1 Diseño de Ancho de Vía y Rueda Estándares de la industria: Ancho de vía de la rueda: 610 mm; Ancho de vía del riel: 600 mm; Especificación del riel: 8 kg/m Requisitos de diseño: Holgura razonable entre rueda y riel, asegurando una operación estable sin desviaciones 4.2 Sistema de Ruedas y Rodamientos Enfoque del control de calidad: Adopción de estructuras de rodamientos resistentes a altas temperaturas Diseño de sellado de rodamientos a prueba de polvo Los materiales de las ruedas deben poseer: Resistencia al desgaste Resistencia a la fatiga térmica Resistencia al impacto V. Procesos de Fabricación y Sistema de Control de Calidad 5.1 Estándares del Proceso de Soldadura Las soldaduras estructurales clave utilizan soldadura por arco con protección de gas CO₂. Las soldaduras se someten a: Pruebas no destructivas (UT / MT) para prevenir grietas y porosidad. 5.2 Control de Precisión Dimensional Puntos de control clave: Planitud de la plataforma del carro, consistencia del ancho de vía de las ruedas, tolerancia diagonal del marco, asegurando que los carros de secado no se desvíen ni oscilen durante la operación a larga distancia. 5.3 Estándares de Prueba de Fábrica Antes de la entrega, los carros de secado Brictec deben someterse a: Pruebas de carga estática Pruebas de operación dinámica Inspección del recubrimiento anticorrosión VI. Ventajas de los Sistemas de Carros de Secado Brictec Combinando estándares internacionales con práctica de ingeniería, los carros de secado Brictec ofrecen las siguientes ventajas: (1) Ventajas Estructurales Diseño modular de alta resistencia Fuerte resistencia a la deformación Adaptable a varios tipos de ladrillos (2) Ventajas Térmicas Secado uniforme Reducción de grietas y deformaciones Mejora del rendimiento del producto (3) Ventajas de Durabilidad Anticorrosión galvanizada de alto estándar Adecuado para entornos de alta temperatura y alta humedad Larga vida útil (4) Ventajas Operacionales Operación suave Bajos costos de mantenimiento Adecuado para líneas de producción automatizadas VII. Punto de Vista de Brictec Como equipo crítico en las líneas de producción de ladrillos sinterizados, el diseño y la calidad de fabricación de los carros de secado afectan directamente: Calidad de secado de los ladrillos crudos Eficiencia de producción Estabilidad operacional del equipo Al introducir conceptos de fabricación avanzados, Brictec optimiza sistemáticamente el diseño estructural, la coincidencia del rendimiento térmico, los procesos anticorrosión y los estándares de fabricación, lo que resulta en un sistema de carros de secado de alto rendimiento adaptado para plantas de ladrillos modernas. Este sistema satisface eficazmente las demandas integrales de las plantas de ladrillos de alta gama para: Alta eficiencia Bajo consumo de energía Larga vida útil Operación automatizada

.gtr-container-p7q2r1 { font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif; color: #333; line-height: 1.6; padding: 15px; box-sizing: border-box; overflow-wrap: break-word; } .gtr-container-p7q2r1 p { font-size: 14px; margin-bottom: 15px; text-align: left; } .gtr-container-p7q2r1 .gtr-title-main { font-size: 18px; font-weight: bold; color: #C90806; margin-bottom: 10px; text-align: left; } .gtr-container-p7q2r1 .gtr-title-sub { font-size: 16px; font-weight: bold; color: #C90806; margin-bottom: 20px; text-align: left; } .gtr-container-p7q2r1 .gtr-section-title { font-size: 16px; font-weight: bold; color: #333; margin-top: 25px; margin-bottom: 15px; text-align: left; } .gtr-container-p7q2r1 .gtr-image-wrapper { margin-bottom: 20px; text-align: center; } .gtr-container-p7q2r1 .gtr-image-wrapper img { height: auto; display: inline-block; vertical-align: middle; } .gtr-container-p7q2r1 .gtr-ordered-list, .gtr-container-p7q2r1 .gtr-unordered-list { margin: 15px 0; padding-left: 25px; } .gtr-container-p7q2r1 .gtr-ordered-list li, .gtr-container-p7q2r1 .gtr-unordered-list li { list-style: none !important; position: relative; margin-bottom: 10px; padding-left: 20px; text-align: left; font-size: 14px; } .gtr-container-p7q2r1 .gtr-ordered-list li p, .gtr-container-p7q2r1 .gtr-unordered-list li p { margin: 0; font-size: 14px; text-align: left; } .gtr-container-p7q2r1 .gtr-unordered-list li::before { content: "•" !important; position: absolute !important; left: 0 !important; color: #C90806; font-size: 1.2em; line-height: 1; top: 0.1em; } .gtr-container-p7q2r1 .gtr-ordered-list { counter-reset: list-item; } .gtr-container-p7q2r1 .gtr-ordered-list li { display: list-item; } .gtr-container-p7q2r1 .gtr-ordered-list li::before { content: counter(list-item) "." !important; position: absolute !important; left: 0 !important; color: #C90806; font-weight: bold; font-size: 1em; line-height: 1.6; } @media (min-width: 768px) { .gtr-container-p7q2r1 { max-width: 960px; margin: 0 auto; padding: 25px; } .gtr-container-p7q2r1 .gtr-title-main { font-size: 24px; margin-bottom: 15px; } .gtr-container-p7q2r1 .gtr-title-sub { font-size: 20px; margin-bottom: 30px; } .gtr-container-p7q2r1 .gtr-section-title { font-size: 18px; margin-top: 35px; margin-bottom: 20px; } .gtr-container-p7q2r1 .gtr-image-wrapper { margin-bottom: 30px; } .gtr-container-p7q2r1 .gtr-ordered-list, .gtr-container-p7q2r1 .gtr-unordered-list { padding-left: 30px; } .gtr-container-p7q2r1 .gtr-ordered-list li, .gtr-container-p7q2r1 .gtr-unordered-list li { padding-left: 25px; } } Sistema de Quemador de Combustible Sólido para Horno Túnel Proporciona Solución Integrada para Reducción de Costos y Mejora de Eficiencia en Carbonización y Calcinación de Materiales de Ánodo para Baterías de Iones de Litio de Nueva Energía Proyecto de Quemador para Horno Túnel de Brictec Alcanza Etapa Crítica Pre-Ignición En el contexto de la continua expansión de capacidad y los crecientes requisitos de eficiencia energética en la industria de materiales de ánodo para baterías de iones de litio, el sector de producción ha elevado las demandas de estabilidad y control de costos de los equipos térmicos. Recientemente, se alcanzó un hito significativo en un proyecto de precursores de grafito y materiales de ánodo para baterías de iones de litio: el quemador de combustible sólido para horno túnel ha completado su instalación y puesta en marcha, entrando oficialmente en la fase de preparación para la ignición. Este proyecto utiliza coque de aguja, grafito natural y asfalto como materias primas principales para producir materiales de ánodo para baterías de iones de litio, y también utiliza grafito de escamas naturales para producir precursores de grafito. Se posiciona como un proyecto de material de nueva energía estratégicamente ubicado en la región. Dentro del proceso general, la etapa de carbonización sirve como una fase central, ejerciendo una influencia decisiva en la estabilidad del sistema térmico, la precisión del control de temperatura y los niveles de consumo de energía. El horno túnel representa el equipo de alto consumo energético más crítico en este proceso. Desafío de la Industria: La dificultad de equilibrar el alto consumo de energía con la estabilidad. En los procesos tradicionales de calcinación de materiales de ánodo para baterías de iones de litio, persisten varios problemas comunes: Eficiencia subóptima en la utilización del combustible, lo que lleva a un alto consumo de energía general. Distribución de temperatura desigual dentro del horno, afectando la consistencia del producto. Insuficiente estabilidad operativa del equipo, aumentando los costos de mantenimiento y el riesgo de paradas de producción. Estos problemas impactan directamente en los costos de producción y la calidad del producto para los fabricantes, actuando como restricciones significativas para la mejora continua de la eficiencia y la reducción de costos en toda la industria. Solución: Sistema Personalizado de Quemador de Combustible Sólido para Horno Túnel Para abordar los desafíos mencionados anteriormente, este proyecto ha introducido una solución de quemador de combustible sólido para horno túnel proporcionada por Brictec. Este sistema está diseñado específicamente basándose en las características del proceso de carbonización para materiales de ánodo de baterías de iones de litio, centrándose en mejorar la eficiencia de la combustión y la estabilidad del sistema. En términos de adaptabilidad del combustible, el quemador utiliza eficientemente combustible sólido, logrando una combustión completa y minimizando el desperdicio de energía. En cuanto al diseño estructural, mejora eficazmente la uniformidad de la temperatura dentro del horno, asegurando la estabilidad del proceso de calcinación tanto para precursores de grafito como para materiales de ánodo. Además, el sistema incorpora características de control de ahorro de energía mejoradas, contribuyendo a una reducción en el consumo de energía por unidad de producto, abordando así los costos de producción desde la fuente. Hito Clave: Instalación y Pruebas Completadas, Entrando en Fase de Ignición Tras una construcción continua y una puesta en marcha sistemática, el quemador de combustible sólido para horno túnel ha completado ahora todos los trabajos de instalación y pruebas, y todos los indicadores operativos cumplen los requisitos predeterminados. El equipo funciona de manera fluida en general, y el sistema de control responde según lo esperado, confirmando la preparación para la ignición. Una vez completada la ignición, el equipo procederá a la fase de validación de producción real. Esto también marca un paso crucial en la transición del proyecto de la fase de construcción hacia la puesta en marcha y operación. Resultados Esperados: Impulso a la Reducción de Costos, Mejora de Calidad y Producción Escalable Reducir el consumo de energía en el proceso de carbonización, optimizando la estructura general de costos de producción. Mejorar la precisión del control de temperatura dentro del horno, mejorando la consistencia del producto y la estabilidad de la calidad. Aumentar la confiabilidad operativa del equipo, minimizando el tiempo de inactividad no planificado. Proporcionar una base estable para el posterior aumento de capacidad. En el contexto actual de competencia intensificada en el sector de materiales de nueva energía, tales optimizaciones tecnológicas centradas en procesos clave servirán como palancas cruciales para mejorar la competitividad corporativa. La finalización exitosa de la instalación y pruebas del quemador de combustible sólido para horno túnel subraya el valor crítico de los equipos térmicos en la fabricación de materiales para baterías de iones de litio. Con el avance del proceso de ignición y la posterior operación estable, el proyecto está preparado para desbloquear aún más su capacidad de producción, ofreciendo una solución de material de ánodo más competitiva para la cadena de suministro de la industria de baterías de iones de litio. Brictec es un fabricante especializado centrado en la producción de quemadores para hornos túnel. Su diversa gama de productos incluye quemadores de gas natural, quemadores de aceite pesado y quemadores de combustible sólido. Aprovechando una profunda experiencia técnica y un excepcional nivel de artesanía en el campo de la fabricación de quemadores, los productos de Brictec son reconocidos por su rendimiento superior y alta estabilidad, obteniendo una amplia aplicación en diversos sectores industriales.

.gtr-container-k9m2p1 { font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif; color: #333; line-height: 1.6; padding: 15px; margin: 0 auto; max-width: 100%; overflow-x: hidden; } .gtr-container-k9m2p1 p { margin-bottom: 15px; text-align: left !important; font-size: 14px; } .gtr-container-k9m2p1 strong { font-weight: bold; } .gtr-container-k9m2p1 .gtr-title { font-size: 18px; font-weight: bold; color: #C90806; margin-bottom: 20px; line-height: 1.4; } .gtr-container-k9m2p1 .gtr-section-title { font-size: 18px; font-weight: bold; color: #C90806; margin-top: 30px; margin-bottom: 15px; line-height: 1.4; } .gtr-container-k9m2p1 .gtr-subsection-title { font-size: 14px; font-weight: bold; margin-top: 20px; margin-bottom: 10px; line-height: 1.4; } .gtr-container-k9m2p1 ul, .gtr-container-k9m2p1 ol { margin: 0 0 15px 20px; padding: 0; list-style: none !important; } .gtr-container-k9m2p1 li { position: relative; padding-left: 20px; margin-bottom: 8px; font-size: 14px; text-align: left !important; list-style: none !important; } .gtr-container-k9m2p1 ul li::before { content: "•" !important; position: absolute !important; left: 0 !important; color: #C90806; font-size: 16px; line-height: 1; } .gtr-container-k9m2p1 ol { counter-reset: list-item; } .gtr-container-k9m2p1 ol li::before { content: counter(list-item) "." !important; position: absolute !important; left: 0 !important; color: #333; font-weight: bold; width: 18px; text-align: right; } .gtr-container-k9m2p1 img { margin: 20px 0; } @media (min-width: 768px) { .gtr-container-k9m2p1 { padding: 25px 50px; } } Investigación sobre el diseño de optimización y mejora del rendimiento de las extrusoras de vacíoBasado en la práctica de ingeniería de la mejora estructural de las extrusoras de vacío de dos etapas En una línea de producción de ladrillos cocidos, la extrusora de vacío de ladrillos cocidos con arcilla es el equipo de moldeo central que determina la calidad de los ladrillos verdes y la eficiencia de producción.Con las crecientes exigencias de la industria de los ladrillos y los azulejos para la calidad de los productosEn la actualidad, la producción y la fiabilidad de los equipos, la optimización estructural y la mejora tecnológica de las extrusoras de vacío se han vuelto particularmente importantes.Al investigar y analizar varios equipos de extrusión de vacío desarrollados a nivel nacional e internacional y combinar la experiencia técnica avanzada de diferentes empresas de fabricación,se realiza un diseño de optimización sistemática de las estructuras clave, garantizando el rendimiento del equipoAl seleccionar componentes de apoyo tecnológicamente maduros y económicamente razonables, se mejora la funcionalidad del equipo y se reducen efectivamente los costes de fabricación.logrando así una mejora integral tanto en el rendimiento del equipo como en la economía. I. Diseño de optimización de los componentes clave 1.1 Optimización de la estructura del eje de auge (eje principal) El eje de auge es el componente central de transmisión de la extrusora de vacío.mientras que al mismo tiempo soportan un par significativo y una presión axialPor lo tanto, el diseño estructural del eje de auge afecta directamente a la estabilidad y fiabilidad generales de la máquina.En la estructura original de la extrusora de vacío, el diámetro del eje de la auge en las posiciones de los rodamientos era de Φ170 mm y utilizaba tres rodamientos para soporte (incluido un rodamiento de empuje).durante el funcionamiento real, esta estructura presentaba los siguientes problemas:• Relativamente pequeña distancia central entre los rodamientos delantero y trasero• Sección en voladizo relativamente larga del eje de la auge• Desviación significativa del eje durante el funcionamientoEsta estructura tendía a causar una sacudida notable de la cabeza de la extrusora durante el funcionamiento (comúnmente conocido como el fenómeno de "sacudida de la cabeza").La sacudida excesiva o prolongada no sólo afecta a la estabilidad de funcionamiento del equipo, sino que también puede provocar daños en los componentes e incluso paradas de producción. Según el análisis de la teoría mecánica:Supongamos que la distancia desde el centro del portador delantero del eje de la auge hasta el extremo delantero de la auge es L1Supongamos que la distancia central entre los rodamientos delantero y trasero es L2Cuando se cumpla la siguiente condición:L2 / L1 ≥ 0.7el eje de la auge puede mantener una buena estabilidad de funcionamiento.En la estructura original del equipo:L2 / L1 = 1040 / 1950 = 0.533Esto está significativamente por debajo del rango razonable de diseño, lo que indica una deficiencia de diseño estructural. 1.2 Plan de mejora estructural Durante el proceso de diseño de optimización, la estructura de transmisión clave se ajustó para lograr una configuración de eje de auger más racional.Las principales medidas incluyen:• Cambiar el embrague neumático radial original por uno neumático axial• Reducción de las dimensiones axiales de la embrague• Mover hacia atrás el eje de la auge que lleva la carcasa A través de las optimizaciones anteriores:La distancia central entre los rodamientos delantero y trasero se incrementó en aproximadamente 400 mm.Bajo la nueva estructura:L2 / L1 = (1040 + 400) / 1950 = 0.74Esta proporción cumple ahora los requisitos para un funcionamiento estable, haciendo que el eje de la auge funcione más suave y confiablemente.Debido a la mayor rigidez estructural, el diámetro del eje de auge también podría optimizarse en consecuencia:Diámetro máximo original del eje: Φ185 mmDiámetro de la sección del rodamiento optimizado: Φ150 mmDiámetro máximo del eje: Φ160 mmDespués de la optimización estructural:• El peso del eje se reduce significativamente• La estructura mecánica es más racional• Se reduce la dificultad de fabricación Al mismo tiempo, las dimensiones de los rodamientos y los componentes relacionados también se redujeron, haciendo que todo el sistema del eje de auge sea más compacto. II. Optimización del sistema de embrague neumático En el diseño original del equipo, se utilizó un embrague neumático radial como dispositivo de conexión de energía.• Estructura compleja• Gran huella• Exigencias elevadas de instalación y puesta en marcha• Requisitos estrictos para la precisión de la alineación del equipo El embrague neumático radial requería una alineación precisa con el reductor a través de un acoplamiento y necesitaba estructuras de soporte adicionales, lo que hacía que la instalación y el mantenimiento fueran más complejos.En el diseño de optimización, todos los embragues radiales fueron reemplazados por embragues neumáticos axiales, instalados directamente en el eje de alta velocidad del reductor.Esta estructura ofrece las siguientes ventajas:• Una estructura más compacta• Es más fácil garantizar la exactitud de la instalación• Una puesta en marcha y mantenimiento más convenientes• Reducción significativa del peso del equipo• Menos requisitos para el sistema de aire comprimidoA través de esta mejora, no solo se mejoró la fiabilidad operativa del equipo, sino que también se simplificó la estructura general de la transmisión. - ¿ Qué? III. Mejora de la capacidad de producción de equipos La extrusora de vacío de dos etapas original sufría una producción relativamente baja en el uso práctico.• Capacidad insuficiente de alimentación desde el estadio superior• Relación de compresión excesiva en la cavidad cónica• Velocidad de transporte relativamente baja en la etapa superior Relación de compresión de la cavidad cónica del equipo original:λ = 2.6Este valor estaba cerca del límite superior del intervalo permitido de diseño.El rango razonable típico es:λ = 2,0 26Un cónico demasiado grande reduce la velocidad de transporte de la mezcla de arcilla, disminuyendo la cantidad de material que entra en la cámara de vacío por unidad de tiempo, limitando así el rendimiento general de la máquina.En el diseño de optimización, mediante el ajuste de las dimensiones estructurales de las mangas cónicas interiores y exteriores, la relación de compresión se optimizó para:λ = 2.3Además, debido a la sustitución por el embrague axial, la velocidad de rotación de la etapa superior se incrementó adecuadamente, mejorando significativamente la capacidad de transporte de arcilla.Después de la optimización:La cantidad de mezcla de arcilla que entra en la cámara de vacío por unidad de tiempo aumentó aproximadamente en un 22%.La capacidad de producción de la nueva extrusora de vacío de dos etapas mejoró en aproximadamente un 25% en comparación con el modelo original. IV. Ligereza estructural y optimización de la fabricación Durante el proceso general de optimización del equipo, se realizaron mejoras sistemáticas en varios componentes estructurales para mejorar la eficiencia de fabricación y la racionalidad estructural. 4.1 Optimización del peso estructural Al tiempo que se garantiza la resistencia y el rendimiento del equipo, se ha realizado una optimización estructural de los siguientes componentes clave:• Caja de alimentación• Cámara de vacío• Estructura del cuerpo de la máquinaAl optimizar las estructuras de fundición y los procesos de mecanizado, el peso total del equipo se redujo significativamente, al tiempo que se mejoró la eficiencia de procesamiento. 4.2 Normalización del diseño de componentes En el diseño original del equipo, algunos componentes auxiliares como:• Los filtros• Esquinas de motor• Sistemas de iluminación• Puertas de inspección de la cámara de vacío• Variado en su estructura según los diferentes modelos de equipos. En el diseño de optimización, mediante la implementación del diseño estandarizado de componentes, se lograron los siguientes objetivos:• Utilización de piezas estructurales unificadas para diferentes modelos de equipos• Solo se hacen ajustes de dimensiones apropiados• Establecimiento de un sistema de piezas estándar internas de la empresa Esta medida supuso importantes ventajas para la producción:• Reducción de la variedad de partes• Aumento de la capacidad de producción por lotes• Mejora de la eficiencia del procesamiento• Reducción de la complejidad de la fabricación V. Efectos del diseño de optimización Estructura• Una estructura de equipos más compacta• Un sistema de transmisión más racional• Una mayor estandarización de los componentes Desempeño• Funcionamiento más estable del eje de la auge• Mejora significativa de la capacidad de producción• Mejora de la fiabilidad operativa del equipo Fabricación• Optimización del peso del equipo• Mejora de la eficiencia de procesamiento y fabricación• Una estructura general más racional En resumen, el diseño de optimización no sólo ha elevado el nivel técnico del equipo, sino que también ha mejorado la eficiencia de producción y la fiabilidad del equipo,que permite a la extrusora de vacío ofrecer un mayor valor en las líneas de producción de ladrillos.
