Equipo de secado de ladrillos soplador ciclónico soplador de cámara de secado cónico totalmente automático

Principio y ventajas principales del ciclón de secado para la línea de producción de cocción y fraguado en dos etapas

El ciclón es un equipo central en la sección de secado de una línea de producción de dos etapas de fraguado y cocción de bloques huecos y ladrillos perforados de paredes delgadas. Se utiliza principalmente para la distribución dinámica y uniforme del aire y para la sustitución del aire húmedo dentro de la cámara de secado. Resuelve eficazmente problemas como el soplado de aire desigual, el contenido de humedad desequilibrado en los cuerpos verdes, el agrietamiento y la deformación que ocurren con los métodos de secado tradicionales. En particular, es muy adecuado para la producción a gran escala de cuerpos verdes con altas tasas de orificios y alta sensibilidad al secado.

I. Principio de funcionamiento

El ciclón consta de un motor de frecuencia variable, un impulsor, un conducto de aire cónico octogonal, deflectores de aire ajustables y un mecanismo de giro de piñón y cremallera. El motor hace girar el impulsor, creando una presión negativa que extrae el medio de secado y forma un flujo de aire circulante. Se logra un suministro de aire preciso a través de espacios ajustables en ambos lados, y se realiza un movimiento de barrido de cobertura total de 180° mediante oscilación mecánica, lo que elimina las zonas muertas de secado y garantiza un flujo de aire uniforme y una distribución de calor a los cuerpos verdes. El equipo adopta un diseño modular entrelazado, donde una unidad motriz puede operar sincrónicamente entre 4 y 5 ciclones, equilibrando el rendimiento del secado con la economía de inversión de capital.

II. Control de secado preciso y específico de cada etapa (tecnología central)

El proceso de secado de cuerpos verdes consta de tres etapas: calentamiento, velocidad constante y velocidad de caída. Con base en los datos de pruebas de materias primas, nuestra empresa adopta una estrategia diferenciada de control de temperatura y aire para cada etapa para garantizar la estabilidad del secado:

1. Etapa de calentamiento (flujo de aire suave con retención de humedad):En la etapa inicial, los cuerpos verdes son muy sensibles y propensos a agrietarse. El sistema cierra el suministro de aire caliente, reduce la entrada de aire fresco y utiliza un modo de flujo de aire suave, temperatura constante y retención de humedad. Combinado con una regulación precisa de la velocidad mediante el variador de frecuencia, evita que la humedad de la superficie se evapore demasiado rápido y provoque grietas.
2. Etapa de secado a velocidad constante (deshumidificación equilibrada):Durante esta etapa, la humedad interna y externa se evapora simultáneamente. El variador de frecuencia garantiza un suministro de aire estable, elimina rápida y uniformemente el agua superficial libre, mantiene un equilibrio entre la difusión de calor y humedad y elimina los defectos de secado.
3. Etapa de secado de velocidad descendente (acabado en estado estacionario):Sólo queda una pequeña cantidad de humedad absorbida y los cuerpos verdes ya no se encogen ni se agrietan. El sistema funciona de manera constante en modo normal, secando completamente la humedad residual para garantizar que el contenido de humedad del cuerpo verde cumpla con el estándar sin afectar el proceso de cocción posterior.

III. Configuración del equipo y parámetros del proceso

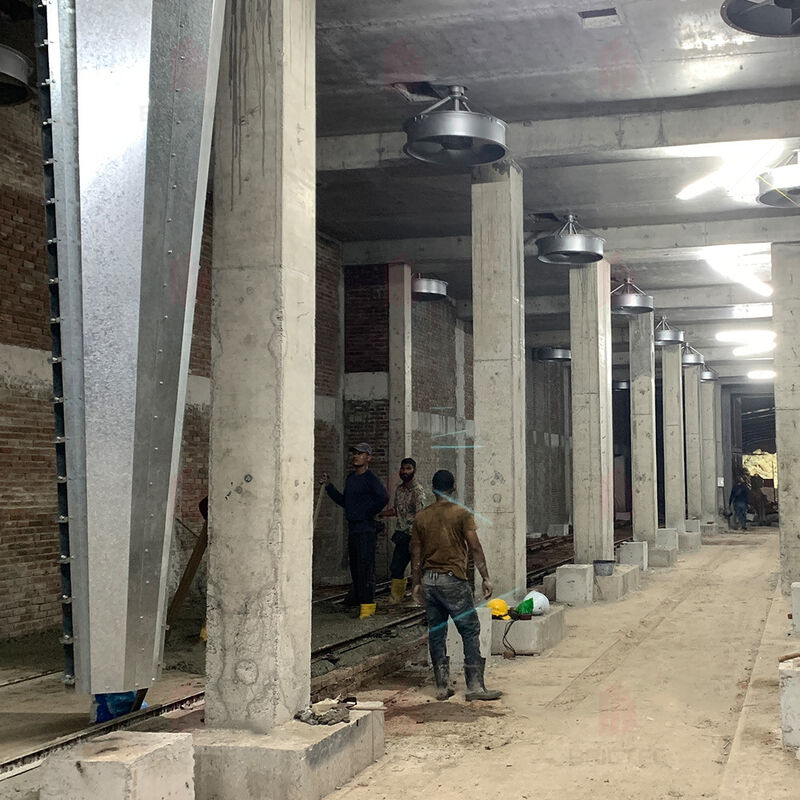

El equipo está diseñado para hornos de secado y carros de secado estándar, con parámetros validados mediante producción en masa. La distancia entre ciclones es de 4,3 a 5,2 m, adecuada para bandejas de cuerpo verde estándar de hasta 2 m de altura. De cuatro a cinco ciclones operan al unísono con una cobertura total de 180°. La capacidad de producción anual de una sola línea puede superar los 300.000 m³. El sistema de control eléctrico utiliza PLC de Siemens y componentes centrales de Schneider, lo que proporciona un funcionamiento estable y una fuerte capacidad antiinterferencias, lo que lo hace adecuado para una producción automatizada, continua y a largo plazo.

IV. Optimización de equipos y actualizaciones de confiabilidad

En respuesta a problemas operativos comunes a largo plazo en la industria, se han realizado tres optimizaciones clave en el equipo, lo que garantiza una operación estable en el sitio y tasas de falla extremadamente bajas:

1. Optimización de la lubricación:Se agregó una línea guía de aceite y se mejoró la estructura de lubricación. La inspección de rutina y el reabastecimiento de lubricación son convenientes y reducen efectivamente el desgaste de los rodamientos de alta velocidad.
2. Optimización del montaje:El control estricto sobre la concentricidad del sistema de eje, combinado con pruebas de fábrica a plena carga las 24 horas, elimina la resonancia, la vibración y el desgaste excéntrico.
3. Actualización de materiales:El eje principal está fabricado de acero estructural de aleación de alta resistencia y tratado térmicamente, ofreciendo alta resistencia al torque y a la fractura, mejorando significativamente la estabilidad mecánica del equipo.

V. Resumen de Brictec

Todo el sistema de secado ciclónico está diseñado a medida en función de pruebas de materias primas, lo que lo distingue de los equipos de secado de uso general. Al realizar primero pruebas de las materias primas y luego adaptar los parámetros del proceso, el sistema se adapta con precisión a la producción de ladrillos de paredes delgadas y ladrillos perforados altamente sensibles. Reduce eficazmente problemas como grietas, deformaciones y contenido de humedad desigual en los cuerpos verdes, lo que resulta en una alta tasa de producto terminado y bajos costos de operación y mantenimiento. Sirve como garantía fundamental para un funcionamiento estable, energéticamente eficiente y de alta capacidad de líneas de producción de ajuste y cocción de dos etapas totalmente automáticas.
