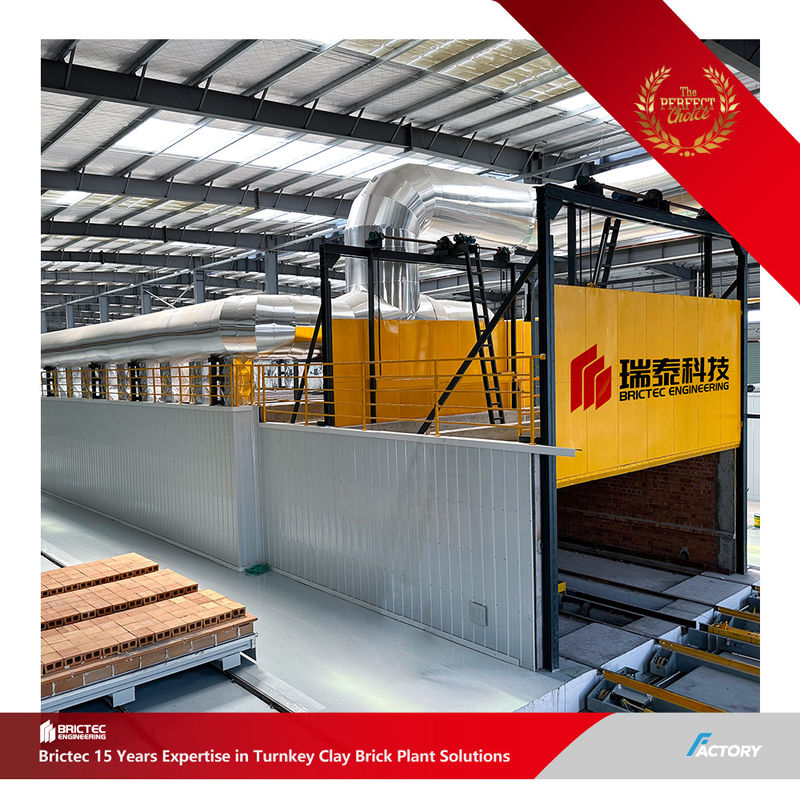

Fuego de túnel industrial para la fabricación de ladrillos de arcilla/cerámica - Control automático de la temperatura

Introducción a los Hornos Túnel:

Un horno túnel es un dispositivo de cocción continua ampliamente utilizado en las industrias de cerámica, ladrillos y vidrio. Se llama así por su estructura alargada única y su método de producción continua.

El diseño de un horno túnel permite que los ladrillos verdes u otros productos cerámicos se muevan lentamente a través del horno, pasando por diferentes zonas de temperatura para completar el proceso de cocción.

Estructura de los Hornos Túnel:

1. Un horno túnel típicamente consta de las siguientes partes principales:

(1) La parte estructural principal del horno túnel, generalmente un pasaje alargado con rieles o rodillos en el interior para soportar y mover los ladrillos verdes.

(2) La primera zona a la que entran los ladrillos verdes después de entrar en el cuerpo del horno, donde la temperatura aumenta gradualmente para eliminar la humedad de los ladrillos.

2. Zona de Cocción:El área central del horno túnel, con la temperatura más alta, donde se sinterizan los ladrillos.

3. Zona de Enfriamiento:La zona donde los ladrillos cocidos se enfrían gradualmente a una temperatura adecuada para la descarga.

4. Sistema de Combustión:Proporciona el calor necesario para la cocción, generalmente incluyendo quemadores, sistemas de suministro de combustible y sistemas de escape.

5. Sistema de Ventilación:Controla el flujo de aire dentro del horno para asegurar una combustión completa y una distribución uniforme de la temperatura.

6. Sistema de Tracción:Se utiliza para mover los ladrillos verdes a través del horno, generalmente incluyendo motores, accionamientos por cadena o dispositivos de accionamiento por rodillos.

Principio de Funcionamiento de los Hornos Túnel:

1. El principio de funcionamiento de un horno túnel se basa en un modo de producción continua.

2. Los ladrillos verdes se colocan en carros de horno, que entran en el cuerpo del horno a través de rieles o rodillos.

3. Los ladrillos verdes se calientan gradualmente en la zona de precalentamiento para eliminar el exceso de humedad, y los gases de escape del horno pueden recircularse para mejorar la eficiencia térmica.

4. Los ladrillos verdes alcanzan la temperatura más alta en la zona de cocción y completan el proceso de sinterización.

5. Los ladrillos cocidos se enfrían gradualmente en la zona de enfriamiento a una temperatura adecuada para la descarga.

6. Los carros del horno se mueven continuamente a través del horno, con nuevos ladrillos verdes entrando y ladrillos cocidos siendo descargados, logrando una producción continua.

Ventajas de los Hornos Túnel:

Los hornos túnel tienen las siguientes ventajas:

1. Producción continua: Capaces de producción continua a gran escala, mejorando la eficiencia de la producción.

2. Alta eficiencia térmica: La recuperación de calor en las zonas de precalentamiento y enfriamiento mejora la utilización de la energía térmica.

3. Control de temperatura estable: El control preciso de la distribución de la temperatura dentro del horno asegura una calidad constante del producto.

4. Alto grado de automatización: Se pueden equipar con sistemas de control automatizados para reducir la intervención manual y mejorar la estabilidad de la producción.

5. Amplio rango de aplicación: Adecuado para la cocción de una variedad de productos cerámicos y ladrillos, con una fuerte adaptabilidad.

Aplicaciones de los Hornos Túnel:
Los hornos túnel se utilizan ampliamente en los siguientes campos:

1. Industria cerámica: Para la cocción de productos cerámicos como baldosas y sanitarios.

2. Industria de ladrillos y tejas: Para la cocción de ladrillos de arcilla, ladrillos de cemento, etc.

3. Industria del vidrio: Para la cocción y el recocido de productos de vidrio.

4. Industria de materiales refractarios: Para la cocción de ladrillos refractarios y otros materiales refractarios.

Mantenimiento y Cuidado de los Hornos Túnel:

Para asegurar el funcionamiento eficiente y la larga vida útil de los hornos túnel, es necesario un mantenimiento y cuidado regulares:

1. Inspeccionar regularmente el cuerpo del horno en busca de grietas, deformaciones u otros daños, y repararlos de manera oportuna.

2. Limpiar el sistema de combustión regularmente, incluyendo quemadores y sistemas de suministro de combustible, para asegurar una combustión completa.

3. Asegurar que los conductos de ventilación no estén obstruidos y verificar el funcionamiento normal de los ventiladores.

4. Inspeccionar el funcionamiento del sistema de tracción, incluyendo motores, cadenas o accionamientos por rodillos, y lubricar y reemplazar las piezas desgastadas de manera oportuna.

5. Calibrar regularmente los sensores de temperatura y los sistemas de control para asegurar un control preciso de la temperatura.
