Shuttle Kiln for Clay Brick Making in Clay Block Factory and Tunnel Kiln in Clay Brick Making

Introducción al horno del transbordador:

Un horno de traslado es un horno intermitente en el fondo del automóvil, en el que se pueden cargar uno o varios coches de horno." Ampliamente utilizado en cerámicaEl horno de transporte es bien conocido por su excelente funcionamiento de sellado, distribución uniforme de la temperatura y notable efecto de ahorro de energía.
Nuestro precio de producto se personaliza de acuerdo con sus requisitos de capacidad de producción y dibujos detallados del proyecto, asegurando la solución más rentable para su planta de ladrillo.

1Fundamento y estructura (los parámetros pueden variar según el proyecto)

(1) Fundación:
Con una capacidad de carga del suelo ≥ 8 t/m2, el hormigón armado de 400 mm (100 mm de base C15 + 300 mm de hormigón armado C20) con subgrado compactado de cal y suelo de 3:7

(2) Cuerpo de horno:

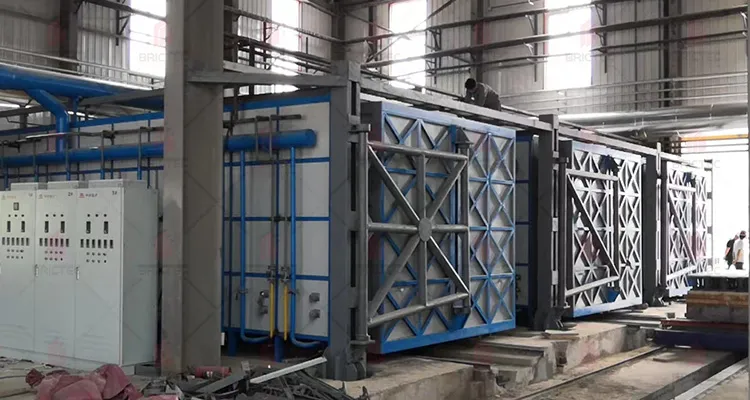

Estructura de acero soldado con alta resistencia y rendimiento antivibración, equipado con plataformas, escaleras, barandillas y puertos de inspección para una operación y mantenimiento convenientes.

(3) Paredes del horno:
estructura compuesta de varias capas (ladrillo de cordierita-mullita + ladrillo ligero de alta alumina + fibra cerámica + placa de acero), grosor de aproximadamente 500-520 mm,proporcionando un excelente aislamiento y eficiencia térmica.

(4) Techo del horno:

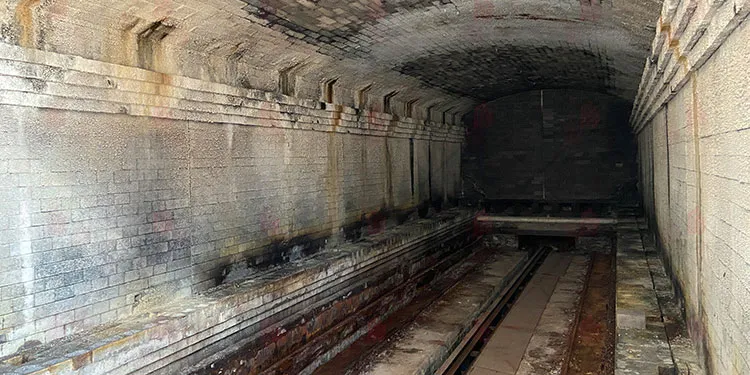

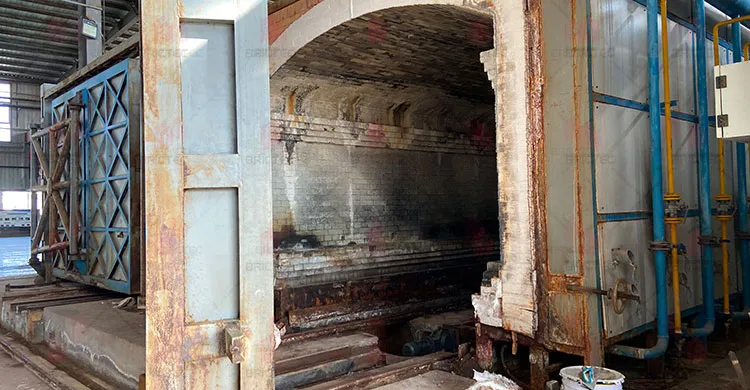

Diseño de techo de arco, compuesto de ladrillo de cordierita-mullita JM26, ladrillo ligero de alta alumina y manta de fibra cerámica, con un grosor total de aproximadamente 565 mm.

2. Kiln puerta y Kiln coche

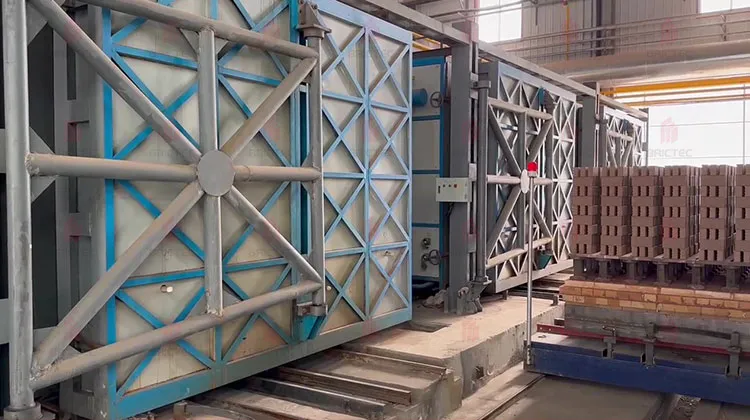

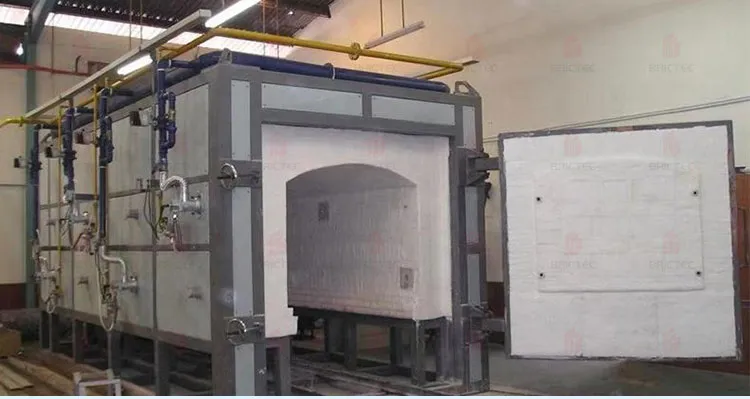

Puerta del horno:
Cubierta de acero con movimiento guiado por rieles, revestimiento refractario igual que la pared del horno, aislamiento de varias capas, grosor total de aproximadamente 500 mm, equipado con motor, reductor y transmisión de engranajes.

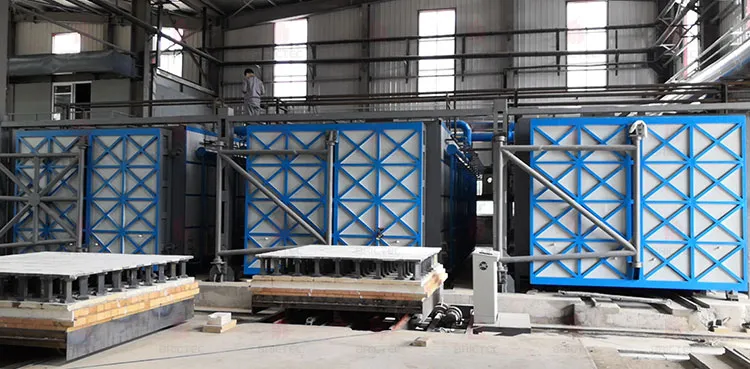

El coche del horno:
Marco soldado con acero de canal y vigas I, equipado con ruedas de acero fundido, ejes de acero 45 # y rodamientos de alta temperatura. Alta resistencia mecánica. Tamaño del automóvil aprox.Equipado con 4 vagones de horno (2 dentro), 2 fuera).

3Sistema de sellado

Un excelente sellado garantiza la uniformidad de la temperatura y la eficiencia energética:

· Puerta de horno a carrocería de horno/auto: relleno de manta de fibra + sellado de laberinto;

· Auto del horno a los lados de la carrocería del horno: sellado blando mecánico;

· Vehículo del horno a la pared trasera del horno: relleno de fibra refractaria con sellado por compresión.

4Sistema de combustión

Los quemadores:
20 quemadores de alta velocidad, dispuestos escalonados a lo largo de las paredes laterales inferiores, volando hacia arriba.

Modo de control:
Flujo de gas regulado manualmente por medidores de flujo; quemadores de alta velocidad agitan la atmósfera, mejorando la uniformidad de la temperatura del horno.

Sistema de tuberías:

· Sistema de aire: tuberías de acero inoxidable, suministro de aire centralizado, ventiladores de 2 × 11 kW (uno en modo de espera), cada uno con convertidor de frecuencia.

• Sistema de gas: tuberías de acero sin costura, equipadas con válvulas de cierre, filtros, válvulas de seguridad de solenoides y válvulas de alivio.

5Sistema de escape

Diseño de escape inferior trasero: los gases calientes fluyen hacia arriba a través del calentamiento por convección, luego pasan a través de conductos debajo del vagón del horno hasta el puerto de escape, finalmente extraídos por ventiladores de corriente de aire inducidos.
Equipado con ventiladores de escape de 2 × 15 kW (uno en modo de espera), con amortiguador de aire frío y control de temperatura para un funcionamiento seguro.

6Características de control y operación

· 20 quemadores divididos en 5 zonas de temperatura, con regulación automática para una calefacción uniforme.

Los productos se cargan/descargan fuera del horno, reduciendo la intensidad de trabajo y la pérdida de calor.

• Consumo de energía más bajo en comparación con los hornos tradicionales a cuesta baja.

· Flexible para diferentes procesos de cocción.

7Ventajas clave

· Excelente uniformidad de temperatura, ideal para una cocción de alta calidad.

· Un sellado superior evita las fugas de aire, mejorando la eficiencia energética.

· Estructura robusta y duradera con fácil mantenimiento y larga vida útil.

· Los quemadores de alta velocidad y la disposición optimizada garantizan una combustión completa y un calentamiento rápido.
